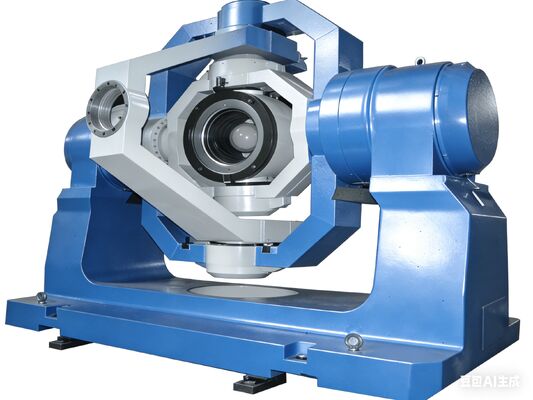

Máy mô phỏng chuyển động bay HWIL hiệu suất cao này có một bàn xoay mô phỏng năm trục mô phỏng chính xác các thái độ máy bay khác nhau trong môi trường làm việc.Nó thực tế tái tạo các đặc điểm cơ học trong chuyến bay thực tế và chủ yếu được sử dụng cho không gian thái độ mô phỏng thí nghiệm chuyển động của các thành phần quán tính.

Hệ thống cung cấp khả năng phản hồi năng động cao, dung lượng tải trọng lớn và các chức năng toàn diện bao gồm vị trí, tốc độ, dao động xoang và mô phỏng liên kết năm trục.Nó là lý tưởng cho các thí nghiệm mô phỏng bán vật lý của các hệ thống quang điện tử trên không.

Cấu hình cơ khí bao gồm hai thành phần chính:

• Máy quay ba trục- Mô phỏng chuyển động thái độ máy bay bằng cách sử dụng cấu trúc O-U-T cho cuộn, yaw, và pitch độ tự do
• Máy quay hai trục- Mô phỏng chuyển động tương đối của mục tiêu bằng cách sử dụng cấu trúc O-U cho azimuth và độ tự do

Mỗi trục cung cấp các chức năng vị trí, tốc độ, swing và mô phỏng, tạo ra một môi trường chuyển động mô phỏng toàn diện cho máy bay, người tìm kiếm và mô phỏng mục tiêu.

• Trọng lượng tối đa:Máy quay ba trục: ≥ 35 kg (bao gồm thiết bị gắn); Máy quay hai trục: ≥ 80 kg (bao gồm thiết bị gắn)
• Kích thước tải:Máy quay ba trục: ≥φ300mm × 600mm; Máy quay hai trục: ≥φ300mm × 400mm
• Đường giao giữa ba trục và hai trục:Vàng có bán kính ≤ 1 mm
• Độ thẳng đứng giữa hai trục:± 10′′
• Lỗi quay góc nghiêng:± 10′′
• Kích thước máy quay cơ học:Khoảng 5000 × 2500 × 3600 mm
• Trọng lượng:Khoảng 15.000 kg
