Bàn xoay mô phỏng 3 trục động học độ chính xác cao, Kiểm tra và đánh giá HWIL hiệu suất cao, Mô phỏng chuyển động bay

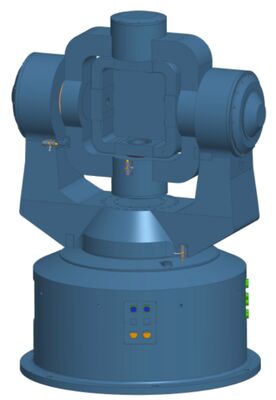

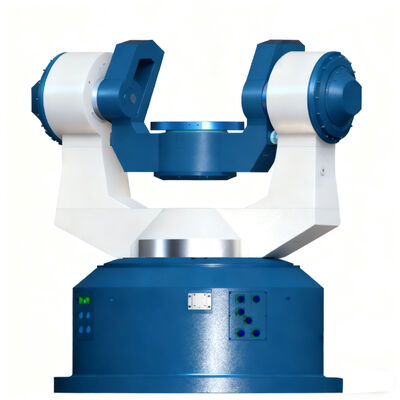

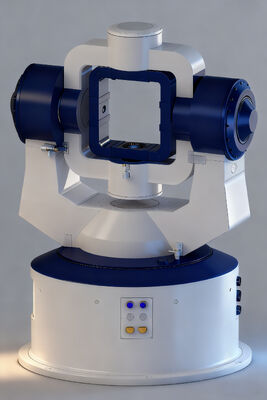

Bàn xoay mô phỏng ba trục bao gồm hai phần chính: phần cơ khí thân bàn xoay và hệ thống đo lường và điều khiển. Bàn xoay sử dụng cấu trúc U-O-O hoặc U-U-T , một hệ thống trục cơ khí chính xác và cấu trúc nền tảng có độ cứng cao. Nó có các chức năng mô phỏng, định vị, tốc độ và xoay, và có thể mô phỏng chuyển động ba chiều của một tải. Nó được sử dụng trong các hệ thống mô phỏng bán vật lý trên mặt đất để cung cấp một môi trường chuyển động gần thực tế cho các tải như hệ thống dẫn đường quán tính. Nó cũng có thể cung cấp các tham chiếu định vị và tốc độ một trục, hai trục hoặc ba trục cho tải đang thử nghiệm và được sử dụng để thử nghiệm và thí nghiệm các thành phần quán tính, cụm lắp ráp và hệ thống dẫn đường quán tính.

1. Tải trọng tối đa: 35 kg (bao gồm cả đồ gá lắp) 9.

2. Kích thước tải : 400mm×400mm×450mm;

3. Giao điểm ba trục: ±0.3mm;4.

Độ vuông góc ba trục: ±18″;5.

Độ chính xác bề mặt lắp: ≤±2″; Độ chính xác bề mặt định vị: ≤±2″;6.

Rò rỉ từ tính tại bề mặt lắp: ≤0.1mT (10mm đến bề mặt lắp ) ;9.

Vòng trượt dẫn điện : Kênh người dùng phải có không dưới 80 vòng;8.

Kích thước gần đúng của nền tảng máy là: chiều dài 1600 × chiều rộng 1450 × chiều cao 2200 mm ;9.

Trọng lượng : Khoảng 3000 kg.Chính

chỉ số hiệu suất Bàn xoay mô phỏng ba trục
