Máy quay mô phỏng 5 trục động học chính xác cao Hiệu suất cao HWIL Kiểm tra và đánh giá Máy mô phỏng chuyển động bay

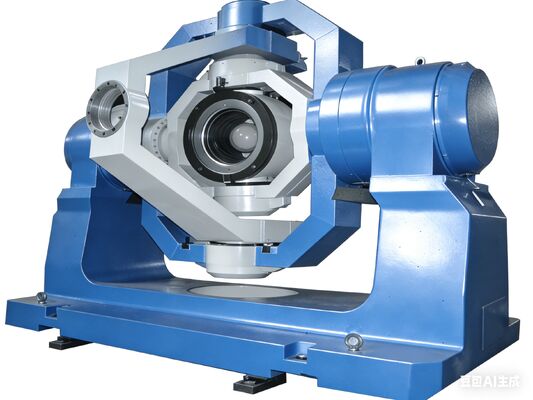

Một bàn xoay mô phỏng năm trục có thể mô phỏng các thái độ khác nhau của máy bay trong môi trường làm việc của nó, tái tạo thực tế các đặc điểm cơ học có liên quan trong chuyến bay thực tế.Nó chủ yếu được sử dụng cho các thí nghiệm mô phỏng chuyển động của các thành phần quán tính, có khả năng phản hồi động cao, tải trọng lớn, vị trí, tốc độ, dao động xoắn ốc và các chức năng mô phỏng liên kết năm trục.Nó có thể được sử dụng cho các thí nghiệm mô phỏng bán vật lý của các hệ thống quang điện tử trên không.

Cấu trúc cơ học của nó chủ yếu bao gồm một bàn xoay ba trục mô phỏng chuyển động thái độ của máy bay và một bàn xoay hai trục mô phỏng chuyển động tương đối của mục tiêu.Mỗi trục có vị trí, tốc độ, xoay và các chức năng mô phỏng, cung cấp một môi trường chuyển động mô phỏng cho tải trọng như máy bay, máy tìm kiếm và mô phỏng mục tiêu.Bàn quay ba trục áp dụng một cấu trúc O-U-T để mô phỏng ba độ tự do quay của một máy bay: cuộn, xoay, và pitch. bàn xoay hai trục áp dụng một cấu trúc O-U để nhận ra hai mức độ tự do quay: azimuth và pitch,mô phỏng chuyển động tương đối (cấp độ và góc đường ngắm) giữa máy bay và mục tiêu .

1.Trọng lượng tối đa: Ba trụcquay lạibảng: ≥35kg(bao gồm cả thiết bị gắn);Hai người- trụcquay lạibảng:≥ 80kg (bao gồm thiết bị gắn);

2.Trọng lượngkích thước:Ba trụcquay lạibảng: ≥φ300mm×600mm;Hai người- trụcquay lạibảng:≥φ300mm×400mm;

3.Đường giao giữa ba trục và hai trục: hình cầu bán kính ≤ 1 mm;

4.Độ vuông giữa hai trục: ±10′′;

5.Lỗi xoay góc nghiêng: ± 10′′;

6.Kích thước ước tính củacơ khí máy quaylà: chiều dài5000× chiều rộng 2500 × chiều cao 3600mm;

7.Trọng lượng: Khoảng 15.000 kg.

Các chỉ số hiệu suất chính
