Máy đo CMM RA535 3D có độ chính xác cao

Mô tả sản phẩm

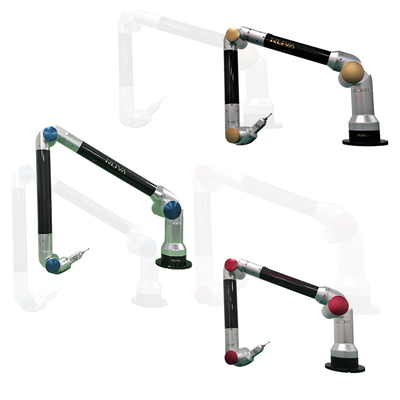

RA5 SERIES CMM ARM đo lường di độngchủ yếu được sử dụng trong phép đo chính xác của dây chuyền sản xuất ô tô, nhà máy bảo trì máy bay, nhà máy đóng tàu, nhà máy máy động cơ, nhà máy máy động cơ, xưởng sản xuất khuôn, vv.

Độ chính xác của thử nghiệm (theo chuẩn quốc tế chung tọa độ B89).4.22-2004):

(1) Phương pháp thử nghiệm lặp lại ở một điểm: The standard probe placed in the nest cone in the direction from multiple single-point data collected by the software to calculate the point to the standard deviation and the cone of each point (single point) average standard deviation of the centerPhương pháp này được sử dụng để kiểm tra và đo lường tính lặp lại của thiết bị.

(2) phương pháp đo chiều dài chính xác không gian: phạm vi đo lường, đo với chiều dài tiêu chuẩn của thử nghiệm nhiều lần giá trị chiều dài của thiết bị tiêu chuẩn,Kết quả đo với giá trị lý thuyết của độ lệch chuẩn giữa các thiết bị là độ lệch chuẩnNếu 95% kết quả đo trong độ chính xác hiệu chuẩn, độ lệch chuẩn ± 2σ mức độ tin cậy đáp ứng, phương pháp này như một tiêu chí chính xác hệ thống đo chất lượng chung

Khám phá các đặc điểm hình học

1Đo các đặc điểm hình học trên mảnh làm việc và thông qua chiếu và giao nhau, các đặc điểm hình học hiện có được lắp đặt để tạo ra các đặc điểm mới.

2. Nhanh chóng phân tích các kích thước không gian như khoảng cách và góc giữa các tính năng hình học.

3Hệ thống tọa độ có thể được tùy chỉnh thông qua các điểm, đường thẳng và bề mặt, và kích thước tuyến tính có thể được đánh dấu.

Khám phá độ khoan dung hình học GD&T

Phần mềm đo lường cung cấp các công cụ GD & T để đánh giá các dạng và vị trí dung nạp của các đặc điểm hình học.,vị trí, vv

So sánh giữa mô hình 3D và đối tượng thực tế

Phần mềm tương thích với nhiều định dạng dữ liệu 3D và cung cấp nhiều phương pháp sắp xếp tọa độ.Nó có thể tự động so sánh các đặc điểm hình học đo lường và dữ liệu điểm bề mặt với các giá trị lý thuyết trên mô hình ba chiều, và cung cấp các báo cáo đồ họa phân tích lỗi.

Báo cáo thử nghiệm

Báo cáo thử nghiệm trong định dạng PDF, Excel và mht có thể được xuất nhanh chóng.

Chức năng tùy chỉnh báo cáo kiểm tra mạnh mẽ, và báo cáo đầu ra thuận tiện và nhanh chóng, với hình ảnh và văn bản.

Các lĩnh vực ứng dụng:được sử dụng trong dây chuyền sản xuất ô tô, hàng không vũ trụ, đóng tàu, sản xuất thiết bị kiểm tra, sản xuất khuôn, vv

Các thông số sản phẩm

Phụ kiện tùy chọn:
