Cánh tay đo 3D CMM RA520 có độ chính xác cao 0,045mm bằng sợi carbon hàng không

Cánh tay đo 3D CMM RA520 có độ chính xác cao 0,045mm bằng sợi carbon hàng không

Tên thương hiệu:	RUYA
Số mẫu:	RA520
MOQ:	1 pc
Giá:	có thể đàm phán
Thời gian giao hàng:	5-10 working days
Điều khoản thanh toán:	T/T

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Place of Origin:

China

Chứng nhận:

ISO 9001

Sự chính xác:

0,045mm

Độ lặp lại:

0,032mm

Packaging Details:

Flight case + Wooden box

Supply Ability:

1-10 pieces，2 weeks

Làm nổi bật:

3D đo cánh tay cmm di động

Máy đo phối hợp cánh tay khớp di động

Máy đo phối hợp cánh tay khớp chính xác cao

Mô tả sản phẩm

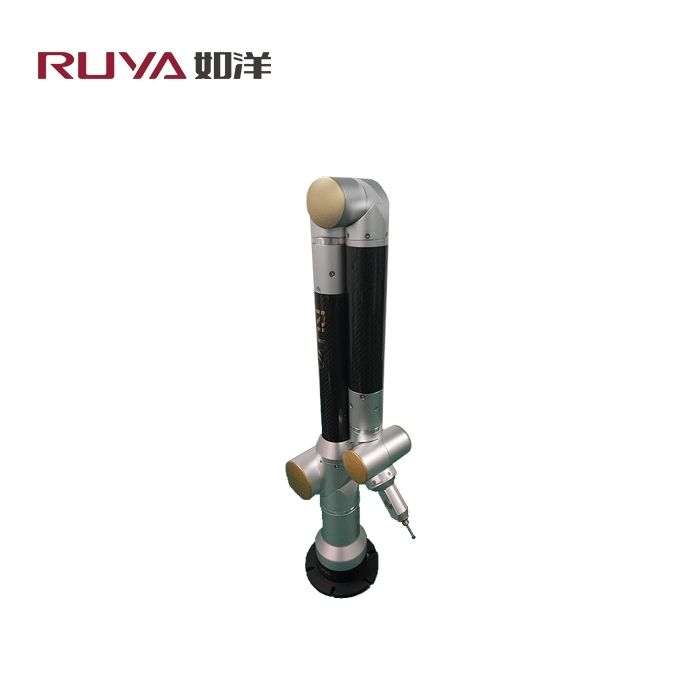

Cánh tay đo 3D cầm tay CMM RA520 có độ chính xác cao

Tổng quan về sản phẩm

RA520 Portable CMM là máy đo tọa độ cánh tay có khớp nối được thiết kế cho các ứng dụng đo 3D có độ chính xác cao. Giải pháp di động này mang lại độ chính xác và tính linh hoạt đặc biệt cho các nhu cầu đo lường công nghiệp khác nhau.

Các tính năng chính

Bộ mã hóa có độ chính xác cao tuyệt đối đảm bảo độ chính xác và ổn định của thiết bị mà không cần khởi động
Vòng trượt dẫn điện chất lượng cao cho phép xoay vô hạn ở tất cả các khớp
Kết nối cáp USB đơn giản để tích hợp máy tính dễ dàng
Phạm vi nhiệt độ làm việc rộng (10°C-40°C) để vận hành đáng tin cậy
Thân cánh tay bằng sợi carbon hàng không - nhẹ (chỉ 7Kg) với khả năng biến dạng tối thiểu
Các mối nối được chế tạo bằng khuôn tiêu chuẩn mang lại độ ổn định cao trong quá trình vận hành
Mô-đun pin tùy chọn cho phép đo tại chỗ mà không cần nguồn điện bên ngoài
Tương thích với đầy đủ các loại đầu dò Renishaw và nhiều bộ phận lắp đặt
Nhiều phương pháp lắp đặt: chân máy, đế từ, kẹp hình chữ U để đo nhanh tại chỗ

Khả năng đo lường

Phát hiện đặc điểm hình học

Đo đặc điểm hình học trên phôi
Tạo các tính năng mới thông qua phép chiếu và giao điểm của các tính năng hình học hiện có
Phân tích nhanh chóng các kích thước không gian bao gồm khoảng cách và góc
Hệ tọa độ tùy chỉnh thông qua điểm, đường và bề mặt
Khả năng đánh dấu kích thước tuyến tính

Phát hiện dung sai hình học GD&T

Phần mềm đo lường cung cấp các công cụ GD&T toàn diện để đánh giá dung sai hình dạng và vị trí bao gồm độ thẳng đứng, độ song song, độ phẳng, độ trụ, độ đồng trục, độ nghiêng và vị trí.

So sánh mô hình 3D

Khả năng tương thích của phần mềm với nhiều định dạng dữ liệu 3D và phương pháp căn chỉnh tọa độ. Tự động so sánh các đặc điểm hình học và dữ liệu điểm bề mặt được đo với các giá trị lý thuyết trên mô hình 3D, cung cấp các báo cáo đồ họa phân tích lỗi toàn diện.

Báo cáo thử nghiệm

Xuất nhanh các báo cáo thử nghiệm ở định dạng PDF, Excel và MHT. Chức năng tùy chỉnh báo cáo mạnh mẽ với kết quả đầu ra nhanh chóng, thuận tiện với tài liệu toàn diện.

Trường ứng dụng

Dây chuyền sản xuất ô tô, hàng không vũ trụ, đóng tàu, sản xuất thiết bị kiểm tra, sản xuất khuôn mẫu và các ứng dụng đo lường công nghiệp khác nhau.

Thông số sản phẩm

Người mẫu	Phạm vi đo không gian	Lỗi chỉ báo độ dài khoảng cách	Tính nhất quán của phép đo tọa độ một trục
RA515	1,5m	0,035mm	0,025mm
RA520	2,0m	0,045mm	0,032mm
RA525	2,5m	0,060mm	0,035mm
RA530	3,0m	0,080mm	0,056mm
RA535	3,5m	0,100mm	0,071mm

Phụ kiện tùy chọn
