RUYA RA515 Máy đo phối hợp cánh tay khớp chính xác cao với độ chính xác 0,035mm và phạm vi đo 1,5m

RUYA RA515 Máy đo phối hợp cánh tay khớp chính xác cao với độ chính xác 0,035mm và phạm vi đo 1,5m

Tên thương hiệu:	RUYA
Số mẫu:	RA515
MOQ:	1 pc
Giá:	có thể đàm phán
Thời gian giao hàng:	5-10 working days
Điều khoản thanh toán:	T/T

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Place of Origin:

China

Chứng nhận:

ISO 9001

Sự chính xác:

0,035mm

Độ lặp lại:

0,025mm

Packaging Details:

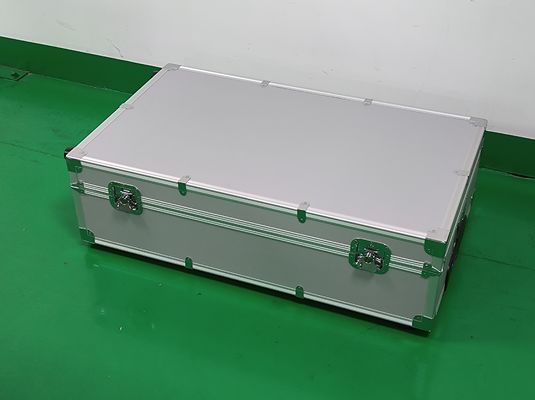

Flight case + Wooden box

Supply Ability:

1-10 pieces，2 weeks

Làm nổi bật:

Cánh tay đo 3D di động

Máy đo tọa độ có độ chính xác cao

Máy đo tọa độ CMM di động

Mô tả sản phẩm

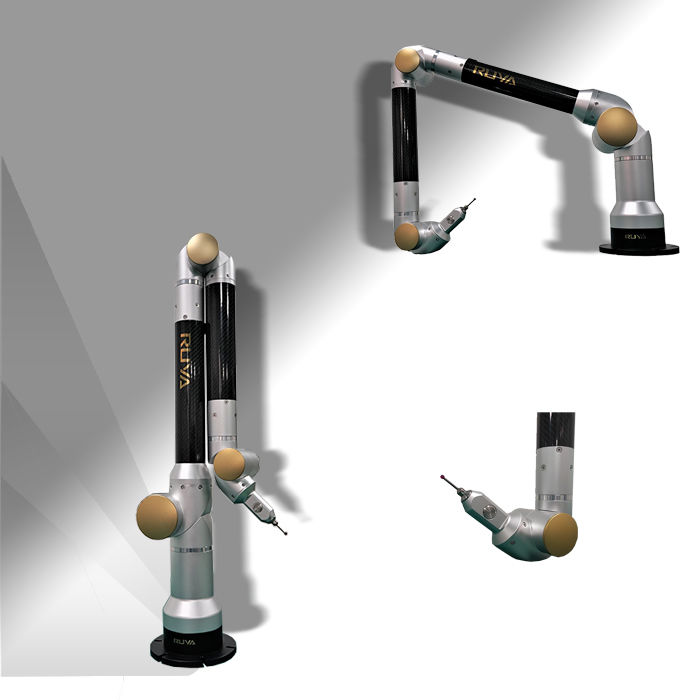

Máy đo tọa độ cánh tay khớp nối RUYA RA515 Máy đo cánh tay 3D có độ chính xác cao CMM

Tổng quan về sản phẩm

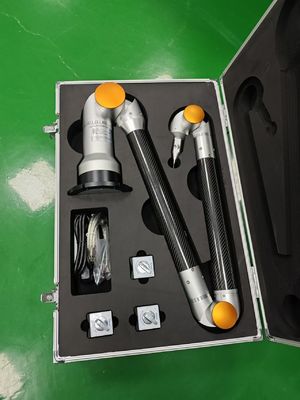

Thành phần nhạc cụ:

Nền tảng cố định
Chân đế từ (hoặc cốc hút, chân máy)
Máy chủ đo
Máy tính và phần mềm
Cụm đầu đo

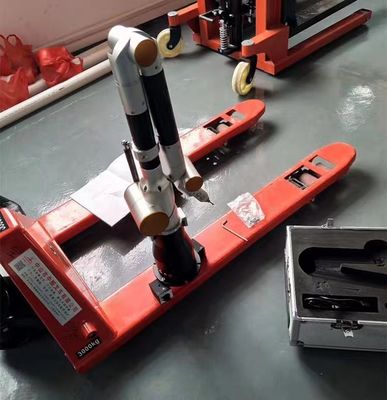

Trong quá trình thực hiện đo, hệ thống phải được cố định ổn định trên bệ (không cần cân bằng nhưng vị trí tương đối giữa máy đo và phôi phải được duy trì ổn định trong toàn bộ quá trình đo). Bộ phận chính được cố định bằng giác hút hoặc vít, với máy tính xách tay được kết nối qua cáp tín hiệu USB. Phần mềm xử lý việc thu thập và xử lý dữ liệu đo lường cùng với việc tạo các báo cáo đo lường toàn diện.

Khả năng đo lường

Phát hiện đặc điểm hình học

Đo các đặc điểm hình học trên phôi và tạo ra các đặc điểm mới thông qua phép chiếu và giao điểm của các phần tử hình học hiện có
Phân tích nhanh các kích thước không gian bao gồm khoảng cách và góc giữa các đặc điểm hình học
Tạo hệ tọa độ tùy chỉnh bằng cách sử dụng các điểm, đường và bề mặt có khả năng đánh dấu kích thước tuyến tính

Phát hiện dung sai hình học GD&T

Phần mềm đo lường cung cấp các công cụ GD&T toàn diện để đánh giá dung sai hình dạng và vị trí của các đặc điểm hình học, bao gồm độ thẳng đứng, độ song song, độ phẳng, độ trụ, độ đồng trục, độ nghiêng, vị trí, v.v.

So sánh mô hình 3D với đối tượng thực tế

Khả năng tương thích của phần mềm với nhiều định dạng dữ liệu 3D và các phương pháp căn chỉnh tọa độ khác nhau cho phép tự động so sánh các đặc điểm hình học đo được và dữ liệu điểm bề mặt với các giá trị lý thuyết từ mô hình 3D, cung cấp báo cáo đồ họa phân tích lỗi chi tiết.

Báo cáo thử nghiệm

Xuất nhanh các báo cáo thử nghiệm ở định dạng PDF, Excel và MHT. Chức năng tùy chỉnh báo cáo kiểm tra mạnh mẽ mang đến báo cáo nhanh chóng, thuận tiện với tài liệu đồ họa và văn bản toàn diện.

Trường ứng dụng

Dây chuyền sản xuất ô tô, hàng không vũ trụ, đóng tàu, sản xuất thiết bị kiểm tra, sản xuất khuôn mẫu và các ứng dụng công nghiệp liên quan.

Thông số sản phẩm

Người mẫu	Phạm vi đo không gian	Lỗi chỉ báo độ dài khoảng cách	Tính nhất quán của phép đo tọa độ một trục
RA515	1,5m	0,035mm	0,025mm
RA520	2,0m	0,045mm	0,032mm
RA525	2,5m	0,060mm	0,035mm
RA530	3,0m	0,080mm	0,056mm
RA535	3,5m	0,100mm	0,071mm

Phụ kiện tùy chọn
