| Tên thương hiệu: | RUYA |
| Số mẫu: | 2dtgz-b |
| MOQ: | 1 bộ |
| Giá: | có thể đàm phán |
| Thời gian giao hàng: | 3-4 tháng |
| Điều khoản thanh toán: | T/T |

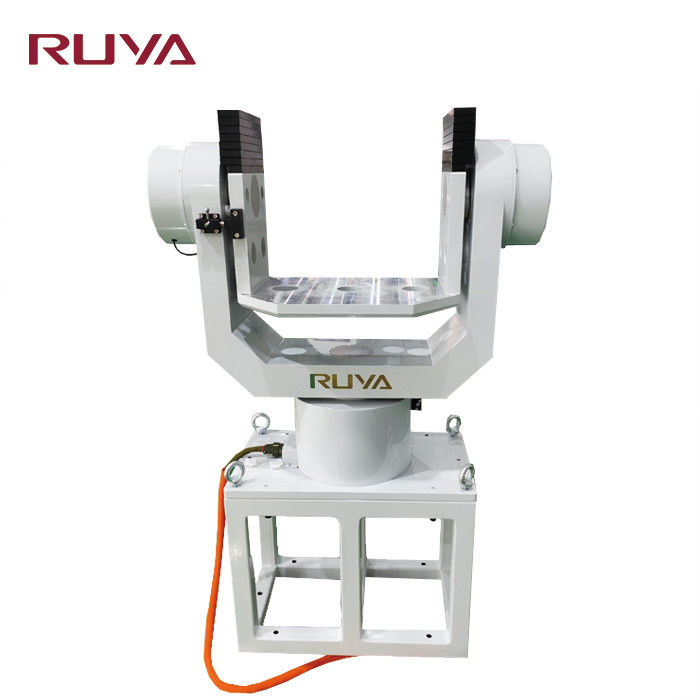

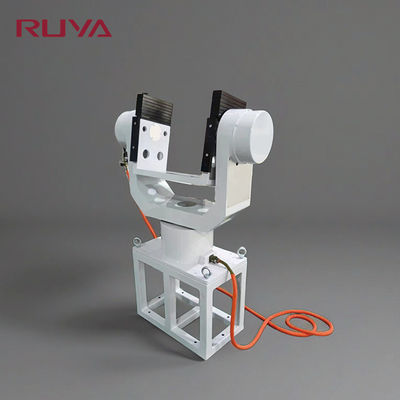

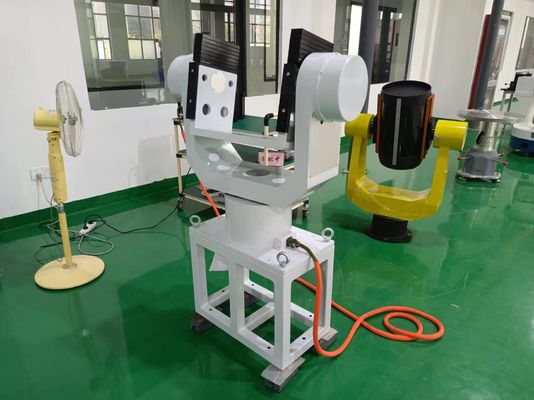

The 2DTGZ-B Dual-axis High-precision Motion Test Tracking Turntable is a sophisticated two-dimensional motion test platform featuring dual-degree-of-freedom systems for both azimuth (X-axis) and pitch (Y-axis) axesSử dụng công nghệ điều khiển servo chính xác, hệ thống này được thiết kế để cung cấp kiểm tra hiệu suất năng động đa chiều toàn diện cho các thành phần hàng không vũ trụ, thiết bị quang điện tử,hệ thống điều hướng quán tính, và các ứng dụng liên quan.
Máy quay này được sử dụng rộng rãi trong các kịch bản thử nghiệm bao gồm mô phỏng mục tiêu, quét swing và theo dõi động,đáp ứng các yêu cầu thử nghiệm độ tin cậy cao cho quỹ đạo chuyển động phức tạp trong nghiên cứu khoa học và các ứng dụng công nghiệp.
| Thông số kỹ thuật | Giá trị |
|---|---|
| Trọng lượng tải | 50kg |
| Kích thước tải | 300mm * 300mm * 200mm |
| Độ chính xác quay của hai trục | ± 3′′ |
| Độ vuông của hai trục | ± 3′′ |
| Đường giao nhau của hai trục | Ф0,5mm đường kính quả bóng |
| Lỗi vị trí của vị trí góc | Khung bên ngoài: ± 15′′ Khung bên trong: ± 15′′ |
| Định vị lặp lại của vị trí góc | ± 15′′ |
| Phạm vi tỷ lệ | Khung bên trong: 0,001°/s ~ 15°/s Khung bên ngoài: 0,001°/s ~ 15°/s |
| Phạm vi quay góc | Khung bên ngoài: 0 ° ~ 360 ° Khung bên trong: -50° ~ +50° |
| Độ chính xác tỷ lệ | ω ≤ 1°/s: 2*10−3 (trung bình 1°) 1°/s ≤ ω < 10°/s: 2*10−4 (10° trung bình) ω ≥ 10°/s: 2*10−5 (trung bình 360°) |
| Tốc độ gia tốc góc tối đa | Khung bên trong: ≥ 10°/s2 Khung bên ngoài: ≥ 10°/s2 |
Băng hình
|
| Tên thương hiệu: | RUYA |
| Số mẫu: | 2dtgz-b |
| MOQ: | 1 bộ |
| Giá: | có thể đàm phán |
| Chi tiết bao bì: | Hộp gỗ |
| Điều khoản thanh toán: | T/T |
The 2DTGZ-B Dual-axis High-precision Motion Test Tracking Turntable is a sophisticated two-dimensional motion test platform featuring dual-degree-of-freedom systems for both azimuth (X-axis) and pitch (Y-axis) axesSử dụng công nghệ điều khiển servo chính xác, hệ thống này được thiết kế để cung cấp kiểm tra hiệu suất năng động đa chiều toàn diện cho các thành phần hàng không vũ trụ, thiết bị quang điện tử,hệ thống điều hướng quán tính, và các ứng dụng liên quan.
Máy quay này được sử dụng rộng rãi trong các kịch bản thử nghiệm bao gồm mô phỏng mục tiêu, quét swing và theo dõi động,đáp ứng các yêu cầu thử nghiệm độ tin cậy cao cho quỹ đạo chuyển động phức tạp trong nghiên cứu khoa học và các ứng dụng công nghiệp.
| Thông số kỹ thuật | Giá trị |
|---|---|
| Trọng lượng tải | 50kg |
| Kích thước tải | 300mm * 300mm * 200mm |
| Độ chính xác quay của hai trục | ± 3′′ |
| Độ vuông của hai trục | ± 3′′ |
| Đường giao nhau của hai trục | Ф0,5mm đường kính quả bóng |
| Lỗi vị trí của vị trí góc | Khung bên ngoài: ± 15′′ Khung bên trong: ± 15′′ |
| Định vị lặp lại của vị trí góc | ± 15′′ |
| Phạm vi tỷ lệ | Khung bên trong: 0,001°/s ~ 15°/s Khung bên ngoài: 0,001°/s ~ 15°/s |
| Phạm vi quay góc | Khung bên ngoài: 0 ° ~ 360 ° Khung bên trong: -50° ~ +50° |
| Độ chính xác tỷ lệ | ω ≤ 1°/s: 2*10−3 (trung bình 1°) 1°/s ≤ ω < 10°/s: 2*10−4 (10° trung bình) ω ≥ 10°/s: 2*10−5 (trung bình 360°) |
| Tốc độ gia tốc góc tối đa | Khung bên trong: ≥ 10°/s2 Khung bên ngoài: ≥ 10°/s2 |
