| Tên thương hiệu: | RUYA |
| Số mẫu: | 2dtgz-b |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Thời gian giao hàng: | 3-4 tháng |
| Điều khoản thanh toán: | T/T |

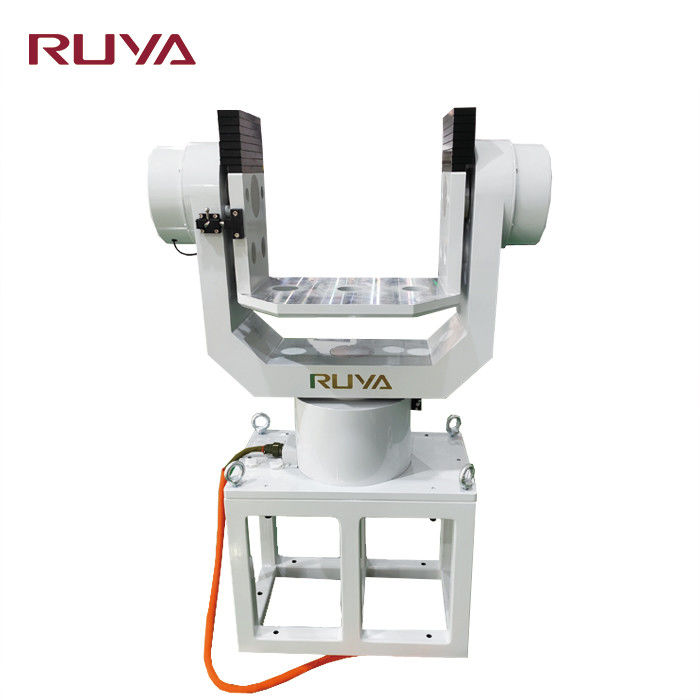

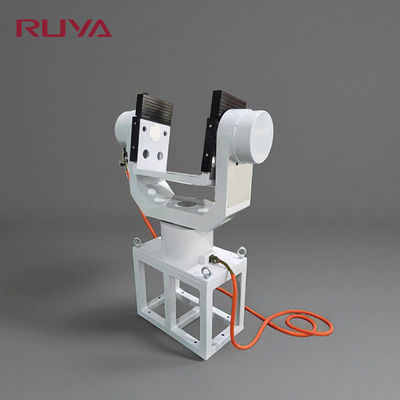

2DTGZ-B hai trục cao độ chính xác chuyển động thử nghiệm theo dõi bàn xoay
Mô tả sản phẩm
Máy quay theo dõi hai trục là một nền tảng thử nghiệm chuyển động hai chiều chính xác cao được trang bị hệ thống hai độ tự do cho trục azimuth (trục X) và trục pitch (trục Y).Nó áp dụng công nghệ điều khiển servo chính xác và được thiết kế để cung cấp thử nghiệm hiệu suất động đa chiều cho các thành phần hàng không vũ trụ, thiết bị quang điện tử, hệ thống điều hướng quán tính, vv. Được sử dụng rộng rãi trong các kịch bản thử nghiệm như mô phỏng mục tiêu, quét swing,và theo dõi động để đáp ứng các yêu cầu kiểm tra độ tin cậy cao cho quỹ đạo chuyển động phức tạp trong ngành công nghiệp quân sự và các lĩnh vực nghiên cứu khoa học.
Các thông số sản phẩm
|
Thông số kỹ thuật |
||
|
1 |
Trọng lượng tải |
50kg |
|
2 |
Kích thước tải |
300mm × 300mm × 200mm |
|
3 |
Độ chính xác quay của hai trục |
±3′′ |
|
4 |
Độ vuông của hai trục |
±3′′ |
|
5 |
Đường giao nhau của hai trục |
Ф0,5mm đường kính quả bóng |
|
6
|
Lỗi vị trí của vị trí góc
|
khung bên ngoài:± 15′′; |
|
khung bên trong:± 15′′; |
||
|
7 |
Định vị lặp lại của vị trí góc |
± 15′′ |
|
8
|
Phạm vi tỷ lệ
|
khung bên trong:0.001°/s~15°/s; |
|
khung bên ngoài:0.001°/s~15°/s; |
||
|
9
|
Phạm vi quay góc
|
khung bên ngoài:0~360° |
|
khung bên trong:-50°~+50° |
||
|
10
|
Độ chính xác tỷ lệ
|
ω≤1°/s, 2×10-3 (1° trung bình) |
|
1°/s≤ω<10°/s, 2×10-4 (Trung bình 10°) |
||
|
ω≥10°/s, 2×10-5 (Trung bình 360°) |
||
|
11
|
Tốc độ gia tốc góc tối đa
|
khung bên trong:≥10°/s2 |
|
khung bên ngoài:≥10°/s2 |
||
