| Tên thương hiệu: | RUYA |
| Số mẫu: | 3DT400-A |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Thời gian giao hàng: | 3-4 tháng |
| Điều khoản thanh toán: | T/T |

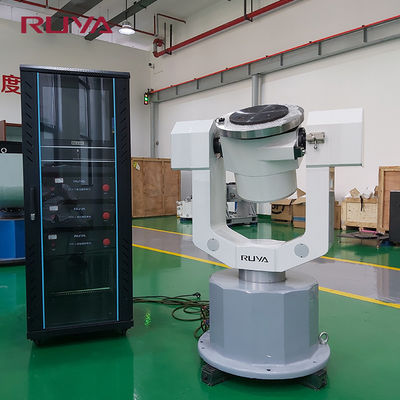

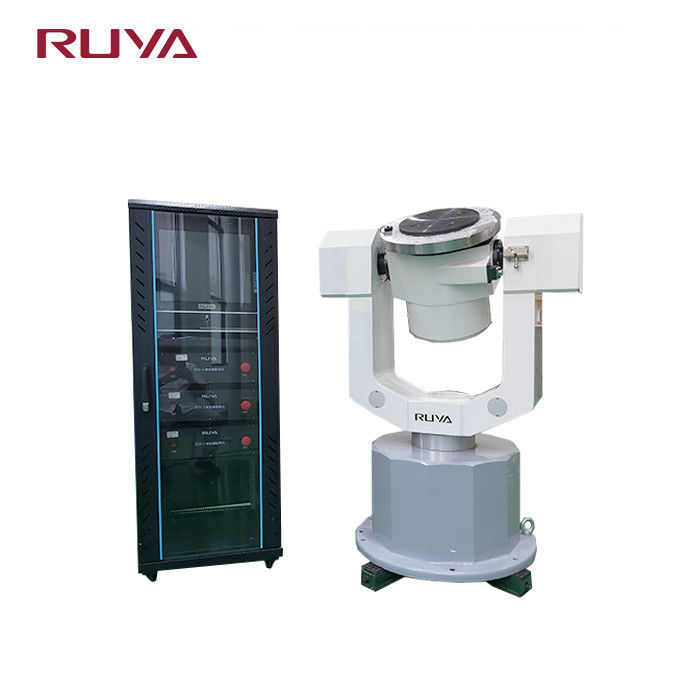

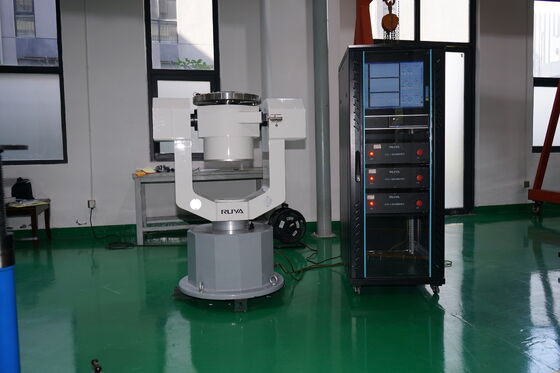

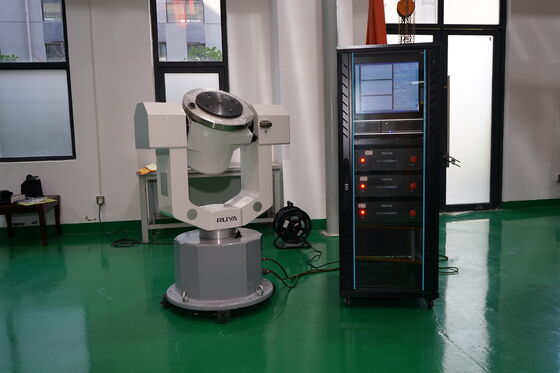

3DT400-A Máy xoay điện ba trục với tải trọng 30kg
Mô tả sản phẩm
Bàn xoay điện ba trục là một thiết bị thử nghiệm chính xác cao, nhiều độ tự do với khả năng kết nối ba trục của trục azimuth (X), trục pitch (Y) và trục cuộn (Z),và có thể mô phỏng chính xác các chuyển động thái độ phức tạpNó áp dụng một hệ thống ổ servo hiệu suất cao và hỗ trợ nhiều chế độ điều khiển như vị trí và tốc độ.Nó phù hợp với thử nghiệm hiệu suất động và hiệu chuẩn các hệ thống định vị quán tínhThiết kế mô-đun của nó tương thích với các cảm biến và tải trọng khác nhau.và kết hợp với một cấu trúc cứng nhắc cao đảm bảo rung động thấp và độ chính xác vị trí lặp lại cao, đáp ứng nhu cầu thử nghiệm tiêu chuẩn cao của các viện nghiên cứu khoa học và ngành công nghiệp quân sự.
Các thông số sản phẩm
|
Thông số kỹ thuật |
||
|
1 |
Trọng lượng tải |
30kg |
|
2 |
Chiều kính bàn |
F450mm |
|
3 |
Độ phẳng của bàn |
0.02mm |
|
4 |
Bước ra khỏi bảng |
0.02mm |
|
5 |
Độ chính xác xoay của ba trục |
±3′′ |
|
6 |
Độ vuông của ba trục |
±3′′ |
|
7 |
Đường giao nhau của ba trục |
Ф0,5mm đường kính quả bóng |
|
8 |
Lỗi vị trí của vị trí góc |
± 2′′ |
|
9 |
Định vị lặp lại của vị trí góc |
± 2′′ |
|
10
|
Phạm vi tỷ lệ
|
khung bên trong:0.01°/s~300°/s; |
|
khung giữa:0.01°/s~200°/s; |
||
|
khung bên ngoài:0.01°/s~200°/s; |
||
|
11
|
Độ chính xác tỷ lệ
|
ω≤1°/s, 2×10-3 (1° trung bình) |
|
1°/s≤ω<10°/s, 2×10-4 (Trung bình 10°) |
||
|
ω≥10°/s, 2×10-5 (Trung bình 360°) |
||
|
12
|
Tốc độ gia tốc góc tối đa
|
khung bên trong:≥ 200°/s2 |
|
khung giữa:≥ 100°/s2 |
||
|
khung bên ngoài:≥ 100°/s2 |
||
|
13 |
User Slip Ring |
Có thể tùy chỉnh |
Băng hình
|
|
