| Tên thương hiệu: | RUYA |
| Số mẫu: | 3DT400-A |
| MOQ: | 1 bộ |
| Giá: | có thể đàm phán |
| Thời gian giao hàng: | 3-4 tháng |
| Điều khoản thanh toán: | T/T |

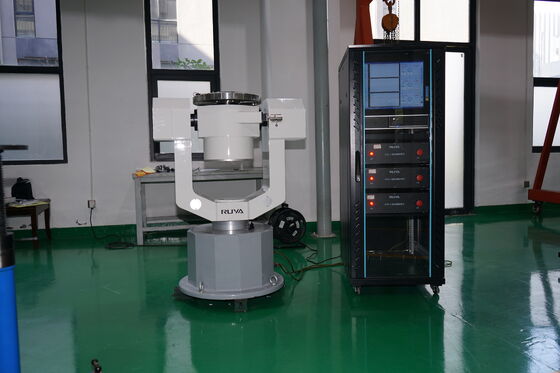

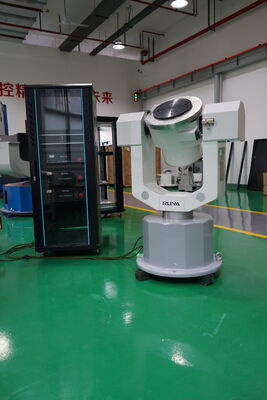

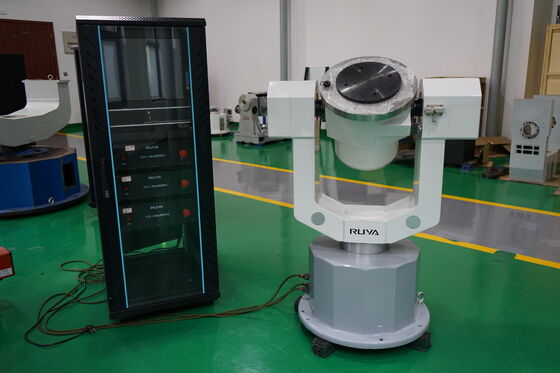

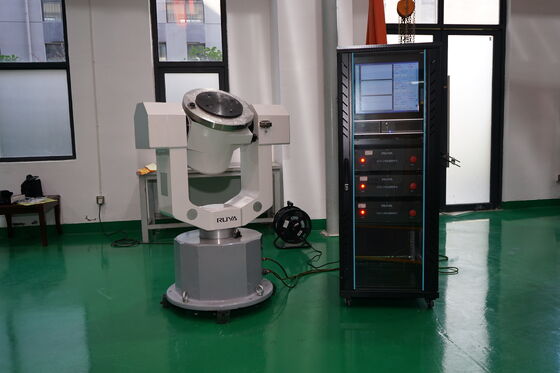

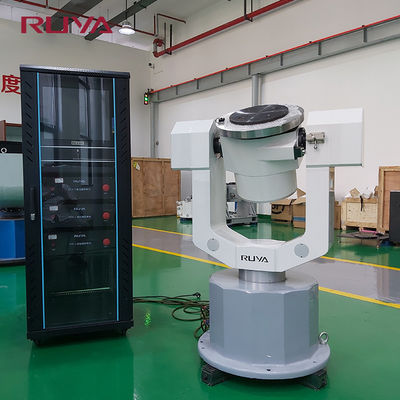

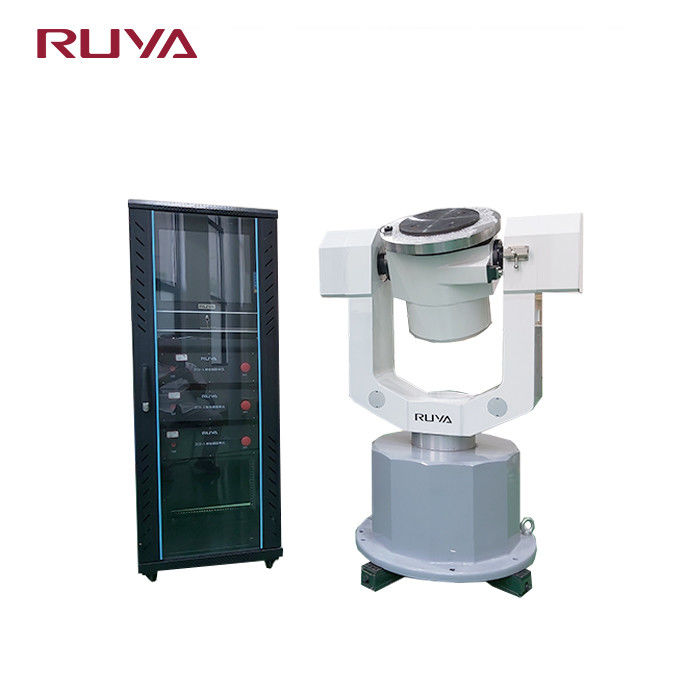

Bàn xoay điện ba trục 3DT400-A là thiết bị kiểm tra đa bậc tự do, có độ chính xác cao được thiết kế cho các ứng dụng nghiên cứu và công nghiệp đòi hỏi khắt khe.
Bàn xoay điện ba trục này có khả năng liên kết ba trục toàn diện trên các trục góc phương vị (X), cao độ (Y) và cuộn (Z), cho phép mô phỏng chính xác các chuyển động thái độ phức tạp. Hệ thống kết hợp hệ thống truyền động servo hiệu suất cao và hỗ trợ nhiều chế độ điều khiển bao gồm điều khiển vị trí và tốc độ.
Lý tưởng để kiểm tra hiệu suất động và hiệu chuẩn hệ thống dẫn đường quán tính, thiết bị dẫn đường hàng không và nền tảng ổn định quang điện tử. Thiết kế mô-đun đảm bảo khả năng tương thích với nhiều cảm biến và tải khác nhau, trong khi cấu trúc có độ cứng cao đảm bảo độ rung thấp và độ chính xác định vị có độ lặp lại cao, đáp ứng các yêu cầu thử nghiệm nghiêm ngặt của các tổ chức nghiên cứu khoa học.
| Đặc điểm kỹ thuật | Giá trị |
|---|---|
| Tải trọng lượng | 30Kg |
| Đường kính bàn | Ф450mm |
| Độ phẳng của bàn | 0,02mm |
| Hết bàn | 0,02mm |
| Độ chính xác quay của ba trục | ±3" |
| Độ vuông góc của ba trục | ±3" |
| Giao điểm của ba trục | Bóng đường kính Ф0,5mm |
| Lỗi định vị của vị trí góc | ±2" |
| Định vị lặp lại của vị trí góc | ±2" |
| Phạm vi tỷ lệ | Khung bên trong: 0,01°/s~300°/s Khung giữa: 0,01°/s~200°/s Khung bên ngoài: 0,01°/s~200°/s |
| Tỷ lệ chính xác | ω 1°/s: 2*10⁻³ (trung bình 1°) 1°/s ω<10°/s: 2*10⁻⁴ (trung bình 10°) ω ≥10°/s: 2*10⁻⁵ (trung bình 360°) |
| Gia tốc góc tối đa | Khung bên trong: ≥200°/s² Khung giữa: ≥100°/s² Khung bên ngoài: ≥100°/s² |
| Vòng trượt của người dùng | Có thể tùy chỉnh |
Băng hình
Băng hình
|
| Tên thương hiệu: | RUYA |
| Số mẫu: | 3DT400-A |
| MOQ: | 1 bộ |
| Giá: | có thể đàm phán |
| Chi tiết bao bì: | Hộp gỗ |
| Điều khoản thanh toán: | T/T |
Bàn xoay điện ba trục 3DT400-A là thiết bị kiểm tra đa bậc tự do, có độ chính xác cao được thiết kế cho các ứng dụng nghiên cứu và công nghiệp đòi hỏi khắt khe.
Bàn xoay điện ba trục này có khả năng liên kết ba trục toàn diện trên các trục góc phương vị (X), cao độ (Y) và cuộn (Z), cho phép mô phỏng chính xác các chuyển động thái độ phức tạp. Hệ thống kết hợp hệ thống truyền động servo hiệu suất cao và hỗ trợ nhiều chế độ điều khiển bao gồm điều khiển vị trí và tốc độ.
Lý tưởng để kiểm tra hiệu suất động và hiệu chuẩn hệ thống dẫn đường quán tính, thiết bị dẫn đường hàng không và nền tảng ổn định quang điện tử. Thiết kế mô-đun đảm bảo khả năng tương thích với nhiều cảm biến và tải khác nhau, trong khi cấu trúc có độ cứng cao đảm bảo độ rung thấp và độ chính xác định vị có độ lặp lại cao, đáp ứng các yêu cầu thử nghiệm nghiêm ngặt của các tổ chức nghiên cứu khoa học.
| Đặc điểm kỹ thuật | Giá trị |
|---|---|
| Tải trọng lượng | 30Kg |
| Đường kính bàn | Ф450mm |
| Độ phẳng của bàn | 0,02mm |
| Hết bàn | 0,02mm |
| Độ chính xác quay của ba trục | ±3" |
| Độ vuông góc của ba trục | ±3" |
| Giao điểm của ba trục | Bóng đường kính Ф0,5mm |
| Lỗi định vị của vị trí góc | ±2" |
| Định vị lặp lại của vị trí góc | ±2" |
| Phạm vi tỷ lệ | Khung bên trong: 0,01°/s~300°/s Khung giữa: 0,01°/s~200°/s Khung bên ngoài: 0,01°/s~200°/s |
| Tỷ lệ chính xác | ω 1°/s: 2*10⁻³ (trung bình 1°) 1°/s ω<10°/s: 2*10⁻⁴ (trung bình 10°) ω ≥10°/s: 2*10⁻⁵ (trung bình 360°) |
| Gia tốc góc tối đa | Khung bên trong: ≥200°/s² Khung giữa: ≥100°/s² Khung bên ngoài: ≥100°/s² |
| Vòng trượt của người dùng | Có thể tùy chỉnh |
