| Tên thương hiệu: | RUYA |
| Số mẫu: | 2DT400-A02 |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Thời gian giao hàng: | 3-4 tháng |
| Điều khoản thanh toán: | T/T |

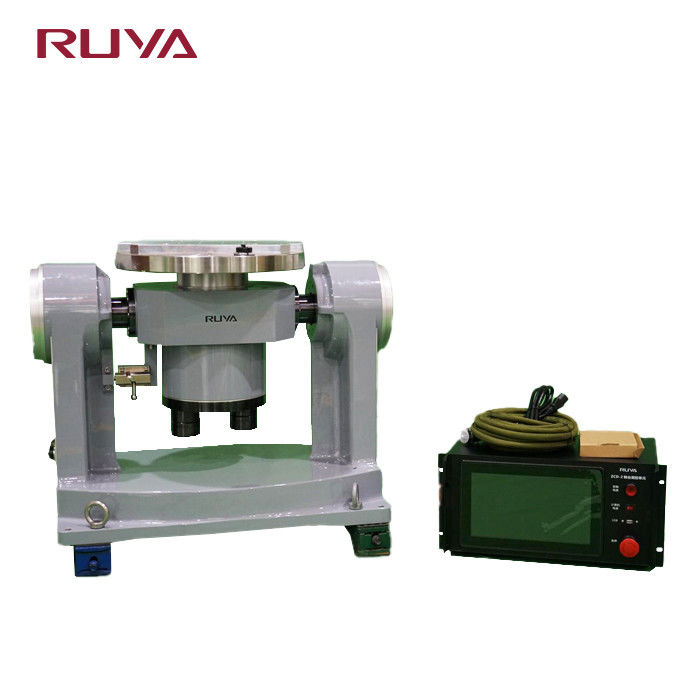

2DT400-A02 Đàn quay điện tốc độ cao vòng trong hai trục
Mô tả sản phẩm
Bàn quay điện tốc độ cao vòng trong hai trục là một thiết bị thử nghiệm chuyển động hai chiều chính xác cao được trang bị hai độ tự do trong trục azimuth (X) và trục pitch (Y),có thể nhận ra quay liên tục và điều chỉnh độ cao góc lớnNó áp dụng một hệ thống ổ servo chính xác với độ cứng cao và đặc điểm ma sát thấp để đảm bảo hoạt động trơn tru và định vị chính xác.Nó phù hợp với xác minh hiệu suất động trong điều hướng quán tính, theo dõi quang điện, thử nghiệm radar và các lĩnh vực khác.nhu cầu theo dõi tốc độ và thử nghiệm ổn định vị trí của các thành phần chính xác khác nhauNó là một nền tảng lý tưởng cho nghiên cứu khoa học và thử nghiệm công nghiệp.
Các thông số sản phẩm
|
Thông số kỹ thuật |
||
|
1 |
Trọng lượng tải |
15kg |
|
2 |
Chiều kính bàn |
F400mm |
|
3 |
Độ phẳng của bàn |
0.02mm |
|
4 |
Bước ra khỏi bảng |
0.02mm |
|
5 |
Độ chính xác quay của hai trục |
±3′′ |
|
6 |
Độ vuông của hai trục |
±3′′ |
|
7 |
Đường giao nhau của hai trục |
Ф0,5mm đường kính quả bóng |
|
8
|
Lỗi vị trí của vị trí góc
|
khung bên ngoài:± 3′′ |
|
khung bên trong:± 2′′ |
||
|
9 |
Định vị lặp lại của vị trí góc |
± 2′′ |
|
10
|
Phạm vi tỷ lệ
|
khung bên trong:0.01°/s~3600°/s; |
|
khung bên ngoài:0.01°/s~400°/s; |
||
|
11
|
Độ chính xác tỷ lệ
|
ω≤1°/s, 2×10-3 (1° trung bình) |
|
1°/s≤ω<10°/s, 2×10-4 (Trung bình 10°) |
||
|
ω≥10°/s, 2×10-5 (Trung bình 360°) |
||
|
12
|
Tốc độ gia tốc góc tối đa
|
khung bên trong:≥ 200°/s2 |
|
khung bên ngoài:≥ 100°/s2 |
||
|
13 |
User Slip Ring |
Có thể tùy chỉnh |
|
14 |
Trọng lượng |
≤ 200kg |
Băng hình
Băng hình
Băng hình
|
|
