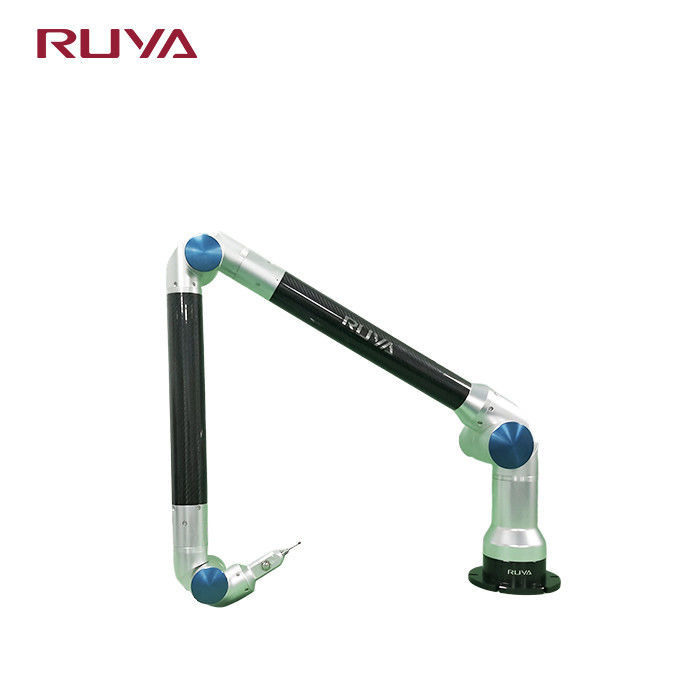

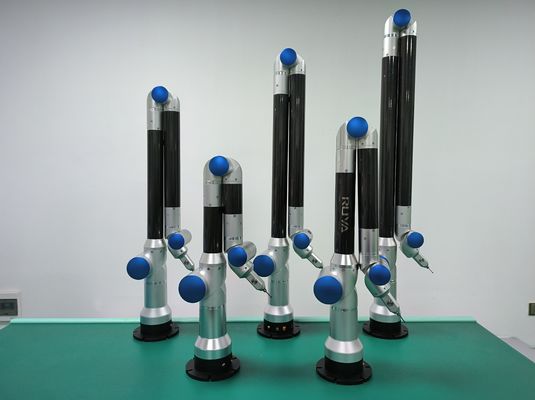

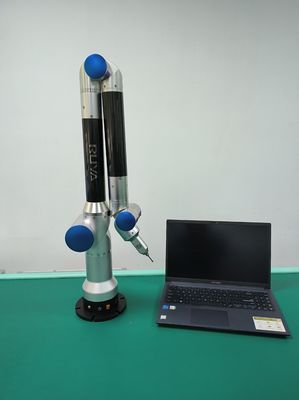

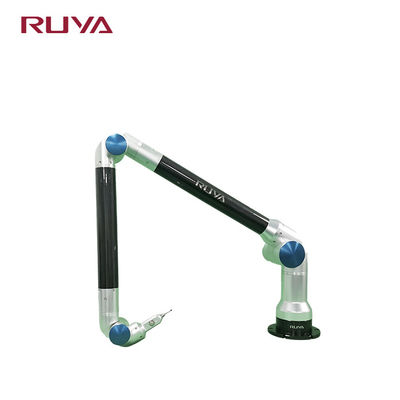

Máy đo phối hợp cánh tay khớp nối- RA3 series

Mô tả sản phẩm

Máy đo tọa độ cánh tay khớp cũng được gọi là "máy đo tọa độ linh hoạt" hoặc "máy đo tọa độ di động" (Portable CMM, hoặc PCMM).Nó bao gồm ba cánh tay cơ thể cứngCác chức năng cơ bản của nó là phát hiện các tính năng hình học và phát hiện dung sai hình học GD & T.

Chức năng cơ bản

Khám phá các đặc điểm hình học

1Đo các đặc điểm hình học trên mảnh làm việc và thông qua chiếu và giao nhau, các đặc điểm hình học hiện có được lắp đặt để tạo ra các đặc điểm mới.

2. Nhanh chóng phân tích các kích thước không gian như khoảng cách và góc giữa các tính năng hình học.

3Hệ thống tọa độ có thể được tùy chỉnh thông qua các điểm, đường thẳng và bề mặt, và kích thước tuyến tính có thể được đánh dấu.

Khám phá độ khoan dung hình học GD&T

Phần mềm đo lường cung cấp các công cụ GD & T để đánh giá các dạng và vị trí dung nạp của các tính năng hình học.,vị trí, vv

So sánh giữa mô hình 3D và đối tượng thực tế

Phần mềm tương thích với nhiều định dạng dữ liệu 3D và cung cấp nhiều phương pháp sắp xếp tọa độ.Nó có thể tự động so sánh các đặc điểm hình học đo lường và dữ liệu điểm bề mặt với các giá trị lý thuyết trên mô hình ba chiều, và cung cấp các báo cáo đồ họa phân tích lỗi.

Báo cáo thử nghiệm

Báo cáo thử nghiệm trong định dạng PDF, Excel và mht có thể được xuất nhanh chóng.

Chức năng tùy chỉnh báo cáo kiểm tra mạnh mẽ, và báo cáo đầu ra thuận tiện và nhanh chóng, với hình ảnh và văn bản.

Các lĩnh vực ứng dụng:được sử dụng cho các bộ phận ô tô, khung xe máy, đo lường lắp ống, đo lường cánh tay robot, sản xuất kim loại ván, nhà máy giá vật liệu, trình diễn giảng dạy, vv

Các thông số sản phẩm

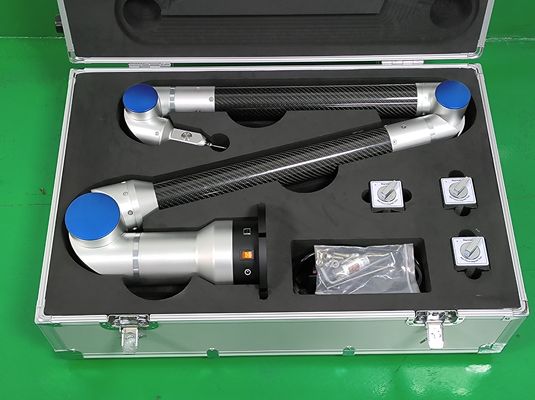

Phụ kiện tùy chọn:
