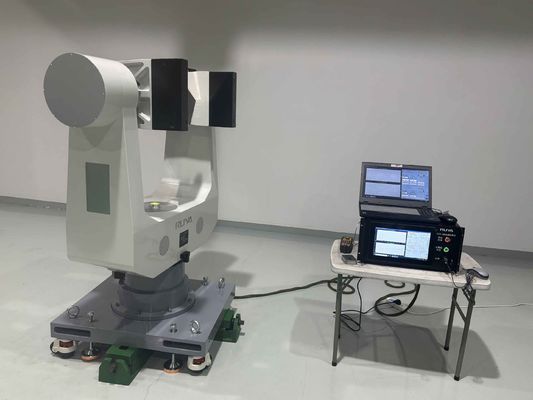

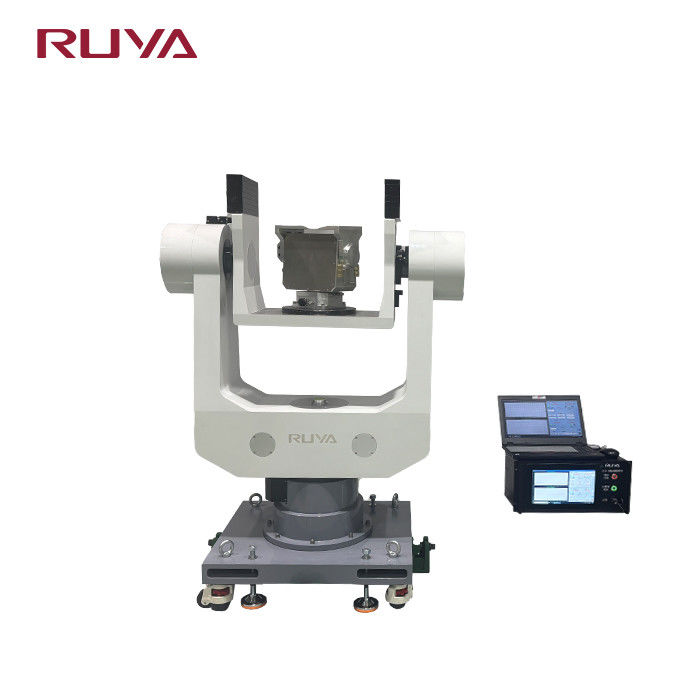

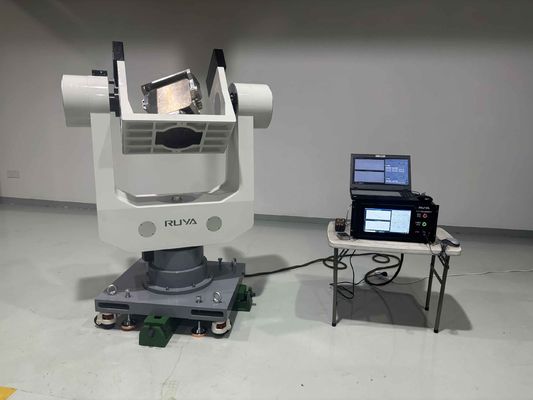

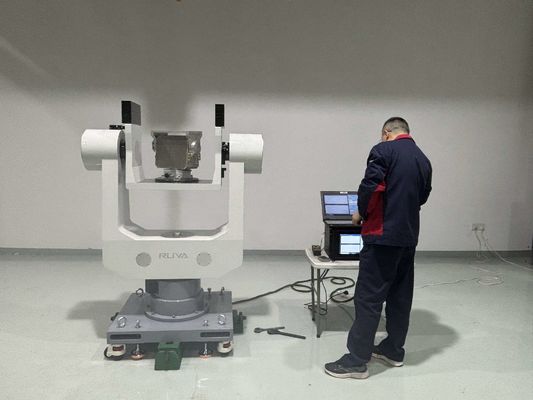

2DTGZ-B hai trục hai chiều độ chính xác cao thử nghiệm chuyển động theo dõi bàn xoay
Mô tả sản phẩm
Máy quay theo dõi hai trục áp dụng thiết kế hai độ tự do của trục azimuth (trục X) và trục pitch (trục Y),được trang bị hệ thống điều khiển servo chính xác để đạt được thử nghiệm chuyển động hai chiều chính xác caoNó được thiết kế cho các thành phần hàng không vũ trụ, thiết bị quang điện tử và hệ thống điều hướng quán tính, hỗ trợ các thí nghiệm đa kịch bản như mô phỏng mục tiêu, quét swing, theo dõi động,và tái tạo chính xác các quỹ đạo chuyển động phức tạpSự kết hợp của độ tin cậy cấp quân sự và hiệu suất nghiên cứu khoa học đáp ứng đầy đủ nhu cầu thử nghiệm trong môi trường năng động cao,và giúp phát triển các công nghệ tiên tiến và xác minh thiết bị.
Các thông số sản phẩm
|
Thông số kỹ thuật |
||
|
1 |
Trọng lượng tải |
50kg |
|
2 |
Kích thước tải |
300mm × 300mm × 200mm |
|
3 |
Độ chính xác quay của hai trục |
±3′′ |
|
4 |
Độ vuông của hai trục |
±3′′ |
|
5 |
Đường giao nhau của hai trục |
Ф0,5mm đường kính quả bóng |
|
6
|
Lỗi vị trí của vị trí góc
|
khung bên ngoài:± 15′′; |
|
khung bên trong:± 15′′; |
||
|
7 |
Định vị lặp lại của vị trí góc |
± 15′′ |
|
8
|
Phạm vi tỷ lệ
|
khung bên trong:0.001°/s~15°/s; |
|
khung bên ngoài:0.001°/s~15°/s; |
||
|
9
|
Phạm vi quay góc
|
khung bên ngoài:0~360° |
|
khung bên trong:-50°~+50° |
||
|
10
|
Độ chính xác tỷ lệ
|
ω≤1°/s, 2×10-3 (1° trung bình) |
|
1°/s≤ω<10°/s, 2×10-4 (Trung bình 10°) |
||
|
ω≥10°/s, 2×10-5 (Trung bình 360°) |
||
|
11
|
Tốc độ gia tốc góc tối đa
|
khung bên trong:≥10°/s2 |
|
khung bên ngoài:≥10°/s2 |
||
