| Tên thương hiệu: | RUYA |
| Số mẫu: | 2DT650GZ-B |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Thời gian giao hàng: | 3-4 tháng |
| Điều khoản thanh toán: | T/T |
DT650GZ-B Thiết bị theo dõi hai trục máy quay quang điện tử
Mô tả sản phẩm

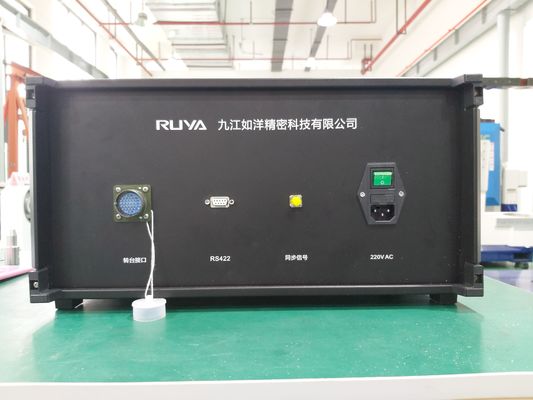

Thiết bị quang điện tử 2DT650GZ-B bao gồm một nền tảng cơ học và hộp điều khiển.Hộp điều khiển có một giao diện liên lạc RS422 và có thể liên lạc với máy tính chủ.

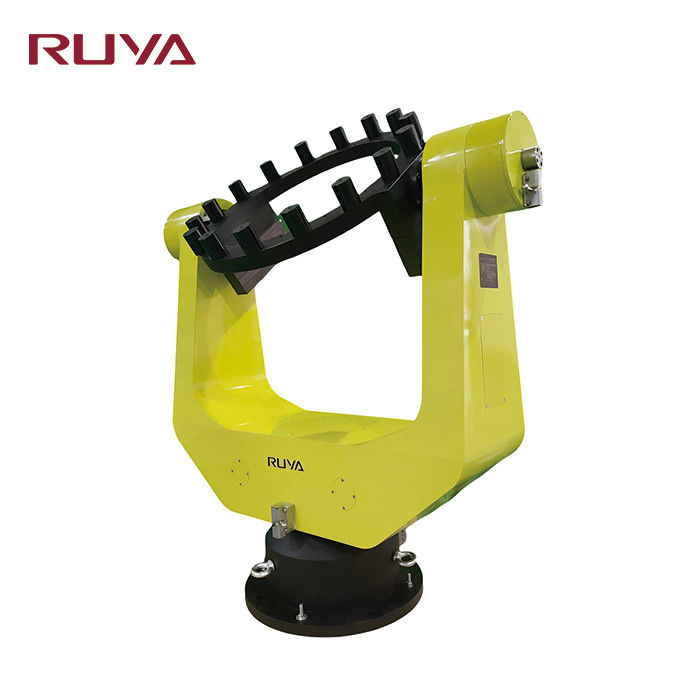

Cơ thể nền tảng cơ học áp dụng cấu trúc dọc lên xuống. Phần trên là thành phần trục pitch và phần dưới là thành phần trục azimuth.Hộp điều khiển có các module mạch như độ phân giải góc, động cơ truyền động, chuyển đổi năng lượng, và liên lạc hàng loạt.
Các thông số sản phẩm
|
Thông số kỹ thuật |
||
|
1 |
Trọng lượng tải |
100kg |
|
2 |
Chiều kính bàn |
F650mm |
|
3 |
Độ phẳng của bàn |
0.02mm |
|
4 |
Bước ra khỏi bảng |
0.02mm |
|
5 |
Độ chính xác quay của hai trục |
±3′′ |
|
6 |
Độ vuông của hai trục |
±3′′ |
|
7 |
Đường giao nhau của hai trục |
Ф0,5mm đường kính quả bóng |
|
8
|
Lỗi vị trí của vị trí góc
|
khung bên ngoài:± 5′′; |
|
khung bên trong:± 5′′; |
||
|
9 |
Định vị lặp lại của vị trí góc |
± 2′′ |
|
10
|
Phạm vi tỷ lệ
|
khung bên trong:0.001°/s~100°/s; |
|
khung bên ngoài:0.001°/s~100°/s; |
||
|
11
|
Phạm vi quay góc
|
khung bên ngoài:xoay liên tục |
|
khung bên trong:± 90° |
||
|
12
|
Độ chính xác tỷ lệ
|
ω≤1°/s, 2×10-3 (1° trung bình) |
|
1°/s≤ω<10°/s, 2×10-4 (Trung bình 10°) |
||
|
ω≥10°/s, 2×10-5 (Trung bình 360°) |
||
|
13
|
Tốc độ gia tốc góc tối đa
|
khung bên trong:≥ 30°/s2; |
|
khung bên ngoài:≥ 30°/s2 |
||
