| Tên thương hiệu: | RUYA |
| Số mẫu: | 3DT420 |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Thời gian giao hàng: | 3-4 tháng |
| Điều khoản thanh toán: | T/T |

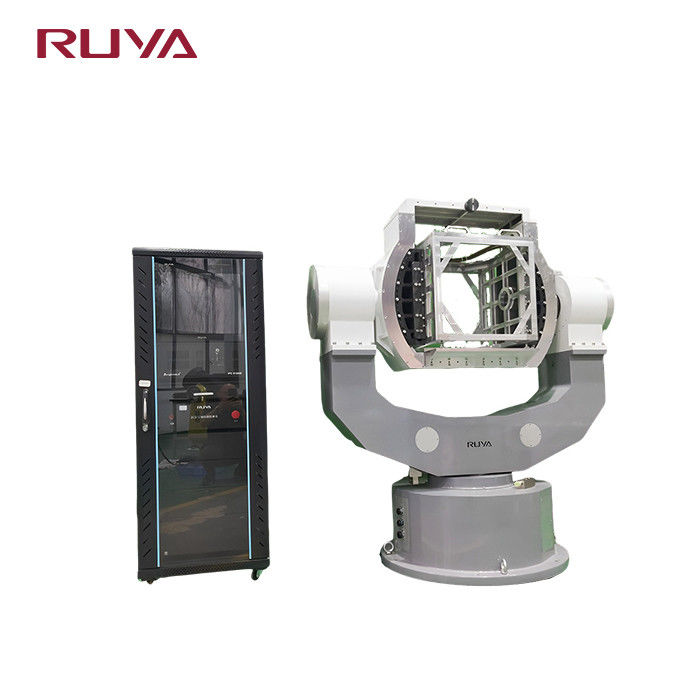

3DT420 Ba trục tháp thử nghiệm hiệu chuẩn bàn xoay
Mô tả sản phẩm
Một thiết bị tháp quang điện hai trục nhất định yêu cầu thử nghiệm hiệu chuẩn ngoại tuyến và cần được trang bị hệ thống bàn xoay thử nghiệm ba trục.Phạm vi quay và độ chính xác vị trí của bàn xoay thử nghiệm ba trục được yêu cầu tốt hơn so với phạm vi chuyển động và độ chính xác ổn định của tháp pháo.
Vì tháp pháo chỉ có hai độ tự do, azimuth và pitch, không có yêu cầu về độ chính xác và chỉ số động cho trục cuộn của bàn xoay ba trục.Chỉ cần hệ thống trục có chức năng xoay.
Các thông số sản phẩm
| Thông số kỹ thuật | ||
| 1 | Trọng lượng tải | ≤ 65kg |
| 2 | Độ chính xác xoay của ba trục | ± 3′′ |
| 3 | Độ vuông của ba trục | ± 3′′ |
| 4 | Đường giao nhau của ba trục | Ф0,5mm đường kính quả bóng |
| 5 | Lỗi vị trí của vị trí góc | khung bên trong:không có yêu cầu chỉ số động |
| khung giữa:±4′′; | ||
| khung bên ngoài:±4′′; | ||
| 6 | Phạm vi tỷ lệ | khung bên trong:hướng dẫn; |
| khung giữa:≥20°/s; | ||
| khung bên ngoài:≥20°/s; | ||
| 7 | Phạm vi xoay | khung bên trong:±10° |
| khung giữa:-10°~+150° | ||
| khung bên ngoài:± 150° | ||
| 8 | Tốc độ gia tốc góc tối đa | khung bên trong:hướng dẫn; |
| khung giữa:≥20°/s2; | ||
| khung bên ngoài:≥20°/s2 | ||
| 9 | User Slip Ring | Có thể tùy chỉnh |
| 10 | Kích thước tối đa của tháp quang điện | Ф420×680 |
Băng hình
|
|
